[Graph] Measuring Network

Contents





네트워크에는 밀집(Density), 차수(Degree), 길이(Length) 등 다양한 지표가 존재하며, 이를 측정하기 위한 방법도 다양하게 존재한다. 본 글에서는 이를 측정하는 방법에 대해서 알아본다.



Density

Density는 그래프의 밀집 정도를 의미한다. 예를 들어, 완전 연결 그래프의 경우 Density는 1이 될 것이다. 완전 연결 그래프는 Complete Graph 혹은 Clique로 부르기도 한다. 이때 평균 차수는 다음과 같이 계산할 수 있다.

\[ m = \begin{pmatrix} n \\ 2 \end{pmatrix}  = \frac{n (n-1)}{2} \]

\[ \left \langle k \right \rangle = \frac{2m}{n} = \frac{n(n-1)}{2}= n-1\]

그래프의 Density는 $\rho$로 표기할 수 있으며, $\rho$는 아래와 같이 평균 차수 $m$으로 계산이 가능하다.

\[ \rho = \frac{m}{_n C _2 } = \frac{2m}{n(n-1)} = \frac{\left \langle k \right \rangle}{n-1}, \quad (0\le \rho \le 1) \]

\[ \rho = \frac{\left \langle k \right \rangle}{n} \]

만약 $n$이 엄청 크다면, $n-1$은 $n$이 되기 때문에 위 수식처럼 변환이 가능하다. 실제 데이터는 n이 크기 때문에 성립된다.



Clustering Coefficient

군집 계수는 노드 $i$의 이웃들이 연결되어 있는 정도를 의미한다. 예를 들어, 이웃끼리 연결성이 높다면 Clustering Coefficient는 높아진다.

\[ c_i = \frac{e_i}{\begin{pmatrix} k_i \\ 2 \end{pmatrix}} = \frac{2e_i}{k_i(k_i -1)} \]

$k_i$는 차수를 의미한다. $e_i$는 전체 undirected edge를 의미한다. $c_i$는 1에 가까울수록 높은 것을 의미하며, $c_i \in [0, 1]$이 된다.

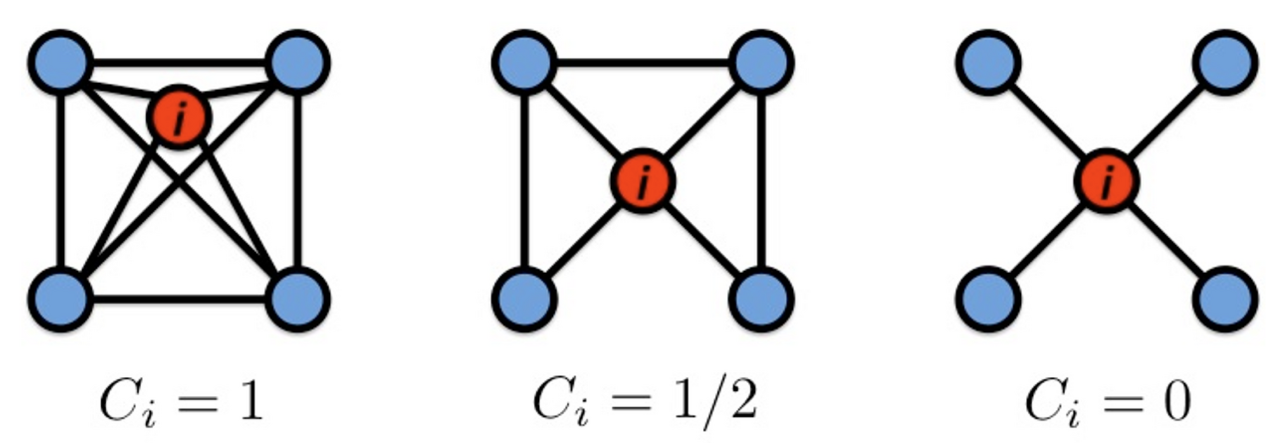

첫 번째의 경우 $ c_i = \frac{2 * 6 }{4 * 3} = 1$이 된다. 두 번째의 경우 $c_i = \frac{ 2 * 3}{4 * 3} = \frac{1}{2}$가 된다. 위 경우에는 한 노드에 대한 Clustering Coefficient를 계산했다. 전체 노드에 대한 Coefficient는 아래와 같이 계산이 가능하다.

\[ \left \langle C \right \rangle = \frac{1}{n} \sum^n_i c_i, \quad \text{where } c_i = \frac{2e_i}{k_i (k_i -1)} \]

위 Clustering Coefficient는 Local하게 측정한 값이다. Global Level에서 Clustering Coefficient를 계산하는 것은 Transitivity라고 한다. Transitivity는 Global한 정보를 보기 때문에 이웃의 이웃이 나와 이웃인지 등의 정보까지 고려하게 된다.

\[ c = \frac{ (\text{#triangles}) \times 3}{(\text{#connected triples})} = \frac{\sum_{ijk} A_{ij} A_{jk} A_{ki}}{\sum_{ijk} A_{ij} A_{jk}} \]
