[CS231N] spatial localization and object detection



Localization

- Localization as regression

- Overfeat

---

본 강의에서는 위 내용들을 다루어볼 것이다.

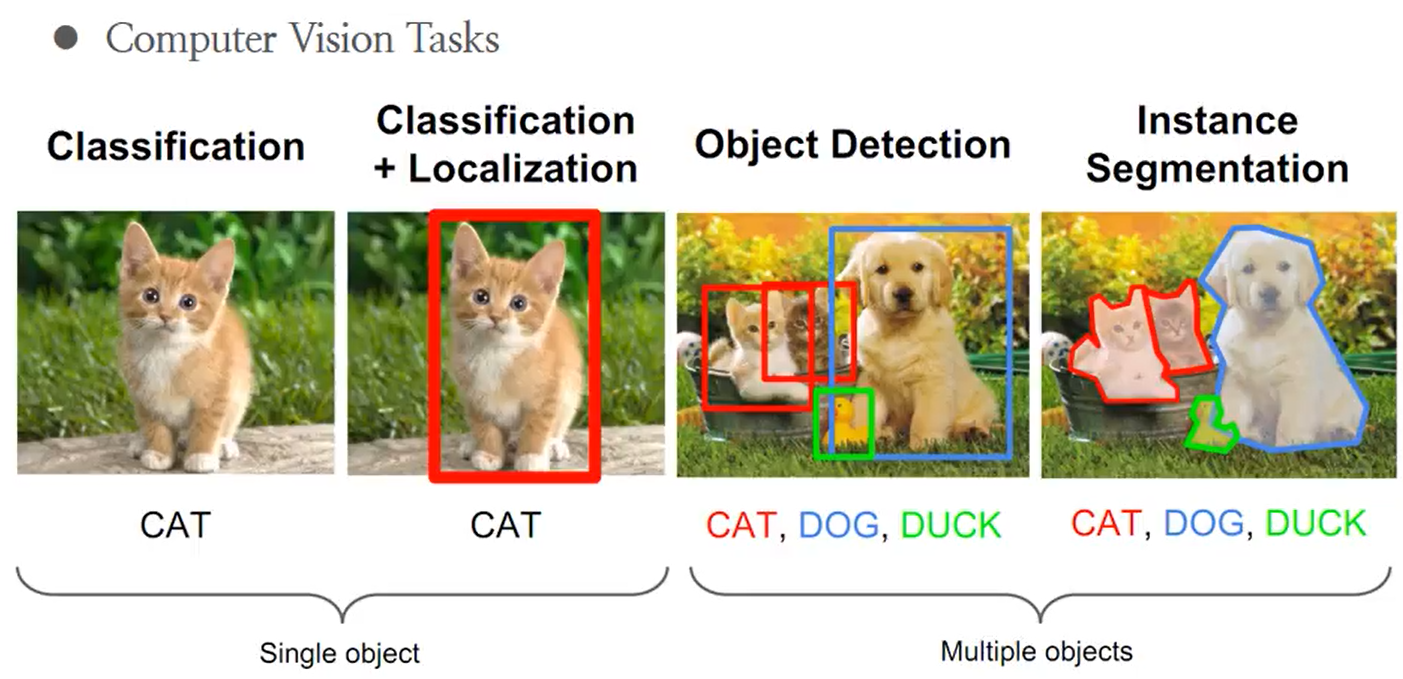

Computer Vision Tasks

Computer vision Tasks는 크게 4가지로 나눌 수 있다. 이미지상의 하나의 물체에 대해서 어떤 클래스에 속하는지 찾아주는 것을 Classification, classification 뿐만 아니라 물체의 위치정보를 바운딩 박스를 이용해 나타내주는 것을 Localization, 한 이미지 내에서 다양한 물체들의 클래스와 위치를 찾아주는 것을 Object Detection, 이미지 상에서 해당 물체와 배경을 인식해 물체의 영역만을 찾아주는 것을 Instance Segmentation이라고 부른다.



Classification은 이미지가 주어졌을 때 class label이 결과값으로 출력되고 이를 정확도로 평가할 수 있다.  Localization은 이미지가 주어졌을 때 해당 물체의 바운딩 박스 자체가 결과값으로 출력된다. x,y는 물체 왼쪽 상단의 좌표이고 넓이(width)와 높이(height)로 나타낸다. ($x,y,w,h$) 평가 척도는 Intersection over Union이라는 것을 사용한다.

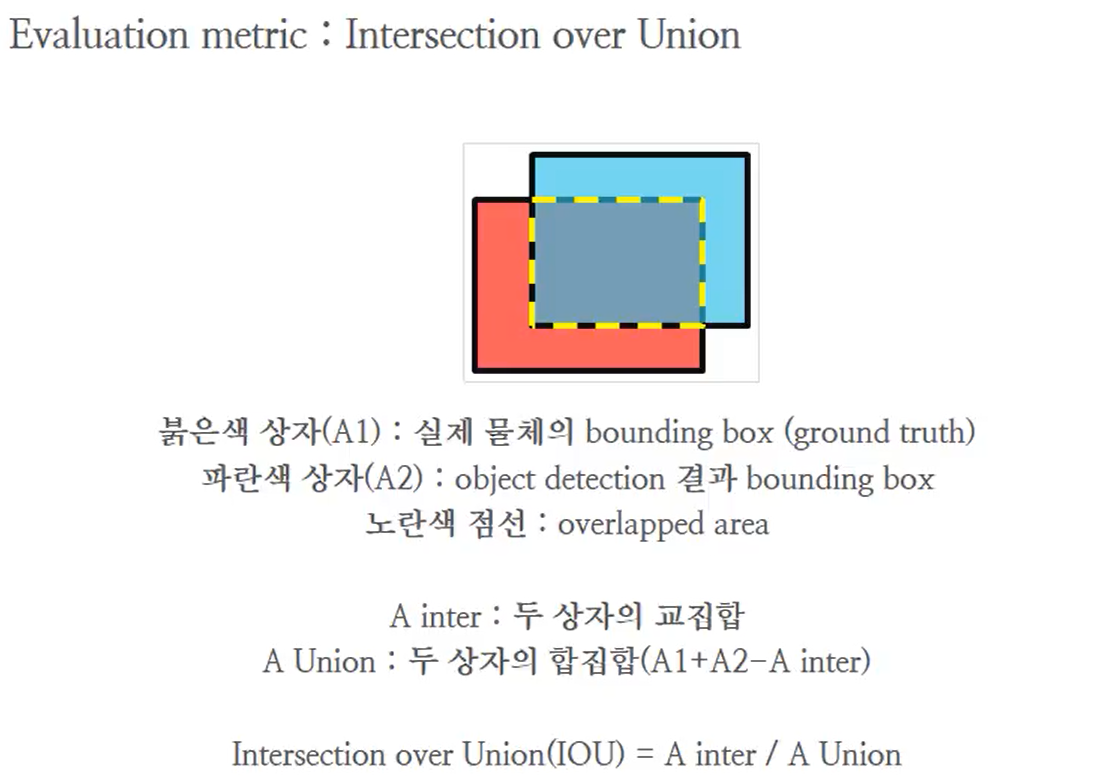

Intersection over Union

그림에서 붉은색 상자는 실제 물체의 바운딩 박스인 ground truth 값이고, 파란색 박스는 localization 결과값으로 나온 바운딩 박스이다. 노란색 점선 영역은 두 상자간의 겹치는 영역으로 볼 수 있다. Intersection over Union은 두 상자의 합집합에서 두 상자의 교집합으로 구한 값으로 볼 수 있는데 두 상자는 겹치는 부분이 전혀 없는 0 에서 두 상자가 완전히 겹치는 1의 값의 사이를 가진다. 이를 이용해 예측된 바운딩 박스가 실제 ground truth값과 얼마나 유사한지 평가 척도로 사용할 수 있다.



$IOU = {A_{1} \cap A_{2} \over A_{1} \cup A_{2}}$

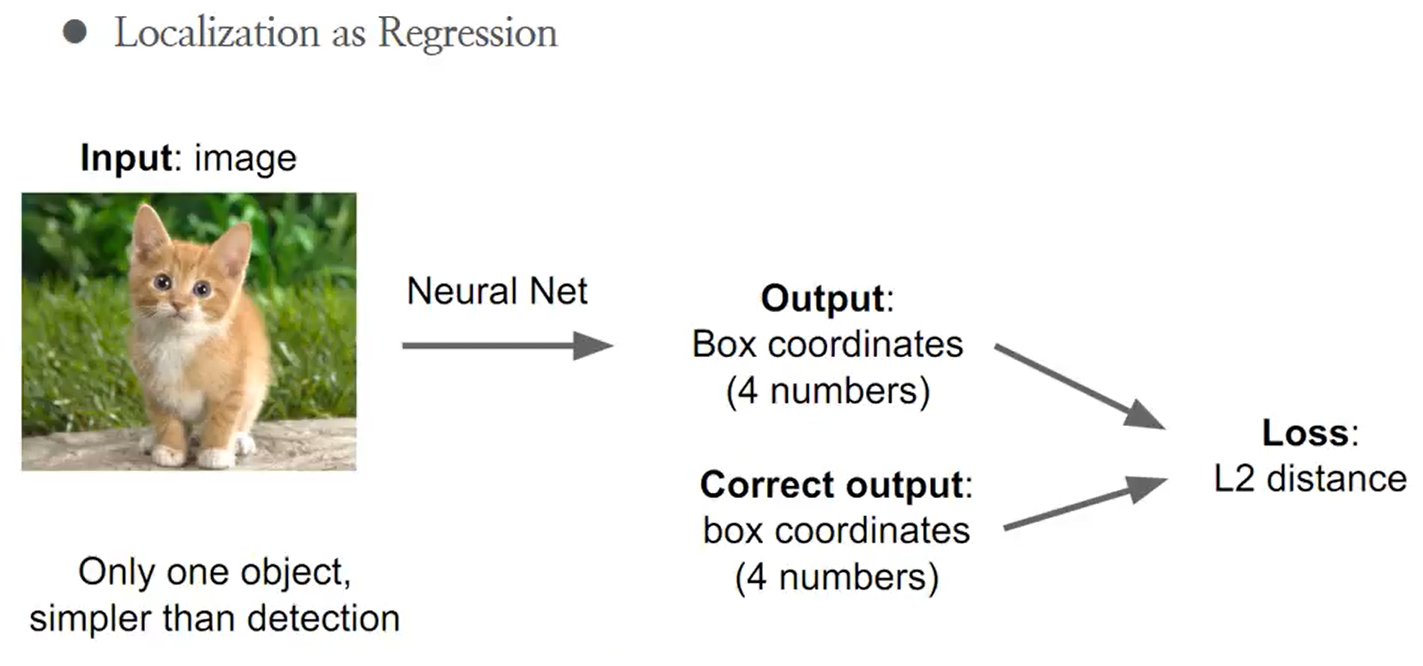

Localization as Regression

---

이미지가 주어졌을 때 신경망을 이용해 Box coordinates를 예측하고 실제 box coordinates 값과 비교를 할 때 위치 좌표는 regression problem 이므로 loss function으로 L2 distance를 사용하게 된다.







Step1

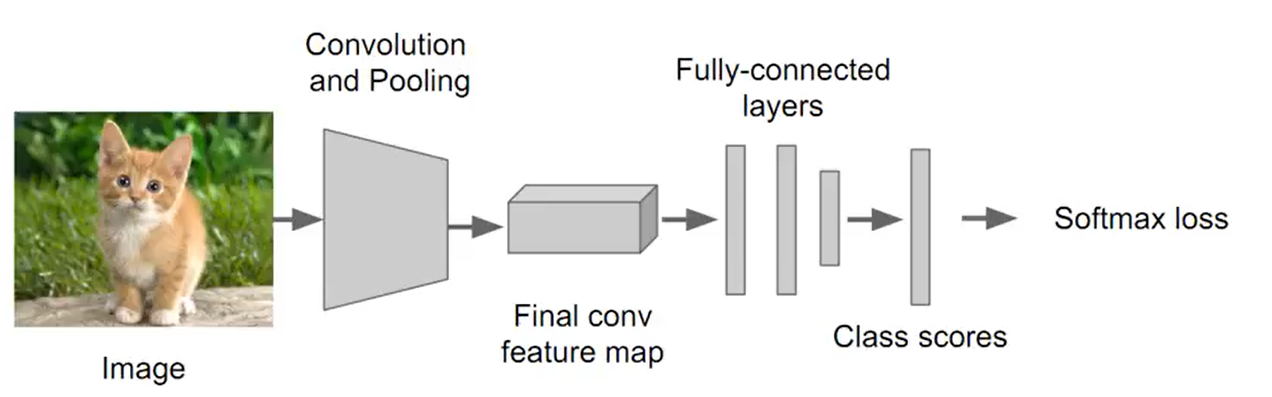

Convolution and Pooling 단계에서 pre-train된 AlexNet, VGG, GoogLeNet 등을 이용해 Conv feature map을 생성한다.





step 1







Step2

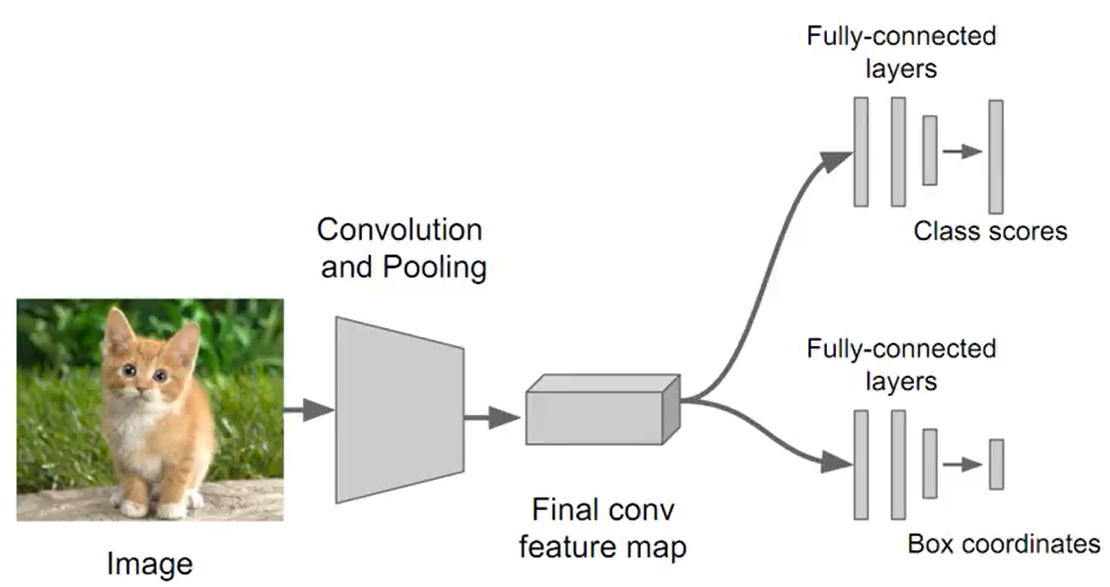

step2에서는 box coordinates를 계산해주는 regression 부분을 추가해준다.



step 2





Step3

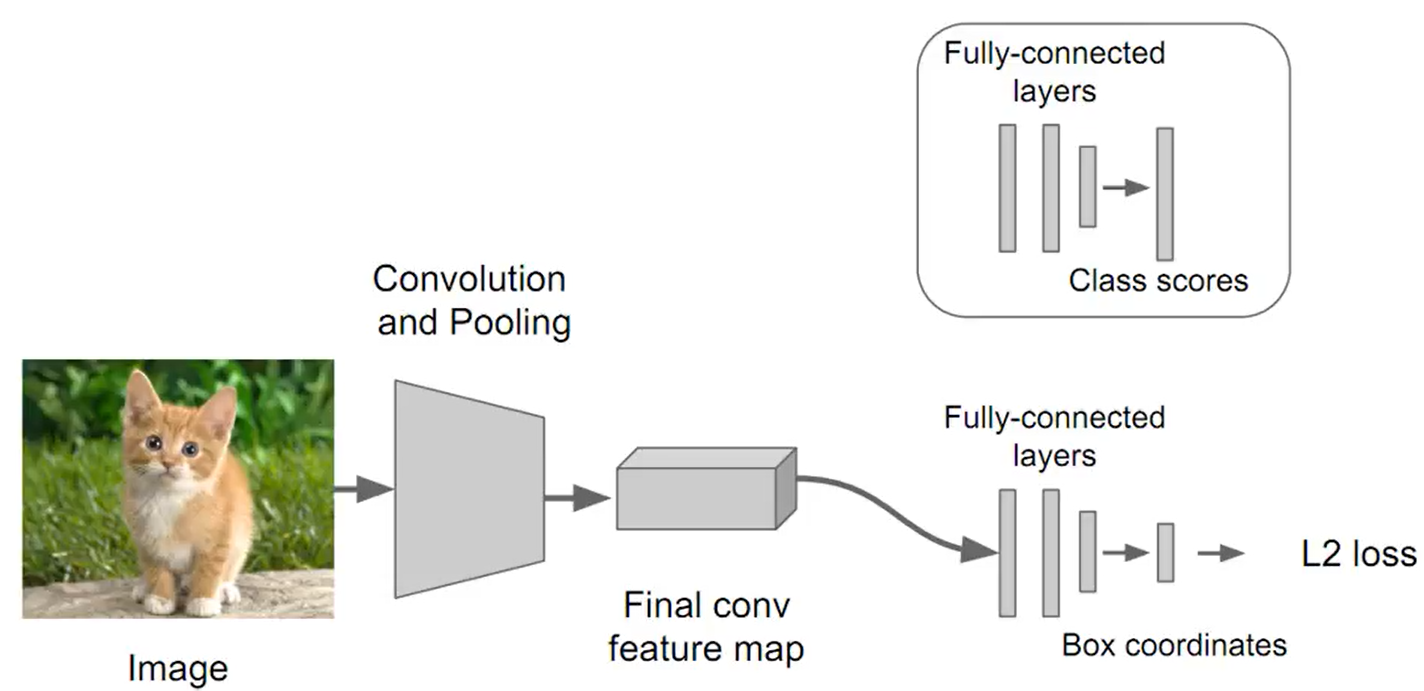

훈련을 진행할 때 regression head 부분에 대해서만 SGD와 L2 loss를 적용하여 모델을 훈련한다.



step 3







Step4

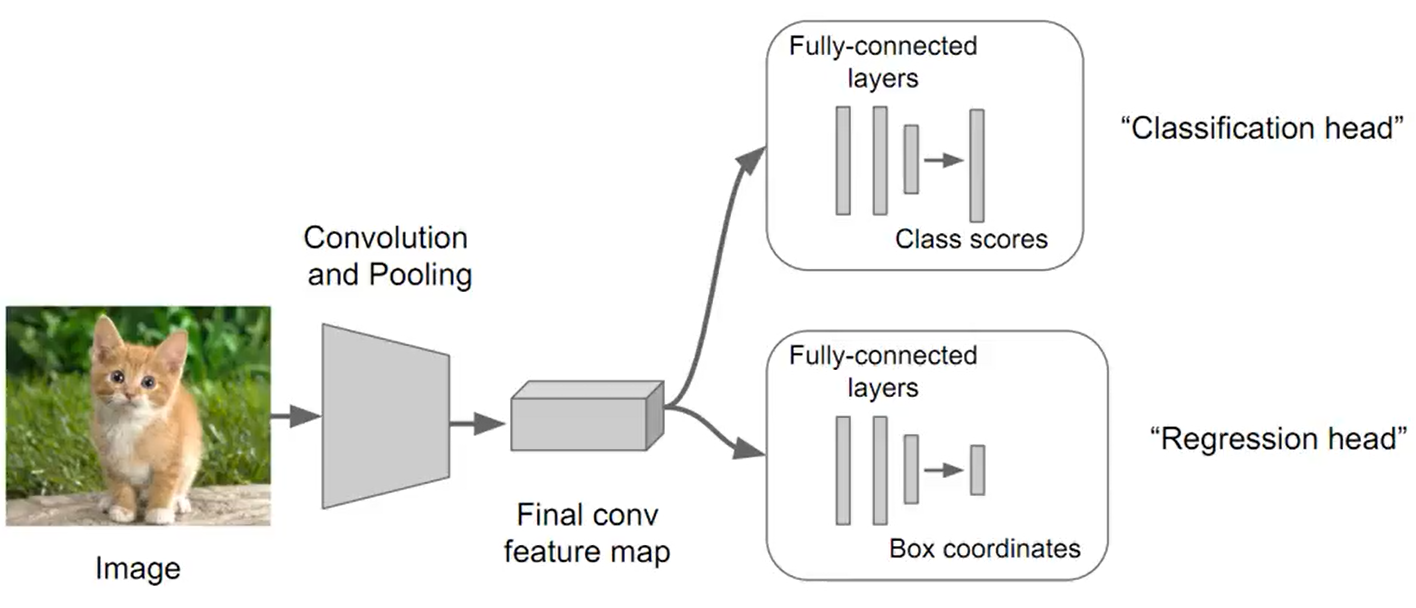

test 셋에 입력할 때에는 두가지 head부분 모두를 사용해서 물체의 class와 box coordinates를 예측하게 된다.



step 4







class 부분에서는 K개의 class에 대한 분류를 하게 되고, box coordinate에 대해서는 좌측 상단의 x,y 좌표와 w,h를 구하게 되고 전체적으로 봤을 때 클래스 갯수 K x 4 만큼의 출력값이 나오는 것을 알 수 있다.











Overfeat

---

Overfeat는 뉴욕대에서 classfication, localization, detection에 대한 통합 프레임워크를 제공하는 것을 목표로 개발되었다. 2013년 ILSVRC 대회의 localization 분야에서 1등, classification 4등, detection 3등을 거두었다.



기존의 localization regression 방법에서는 CNN 뒤에 fully-connected layer를 사용했다. 그와는 다르게 Overfeat에서는 fully-connected layer대신에 1 by 1 convolution layer를 사용했다. conv layer 부분은 영상의 크기와는 상관없이 적용이 가능하지만 fully-connected layer부분은 고정된 size를 가지고 있어서 conv 앞 단에서 fixed size를 고려해야하는 동일한 크기으 feature map이 확보되어야하는 단점이 있었다. 이 문제를 1 by 1 convolution으로 해결할 수 있다.

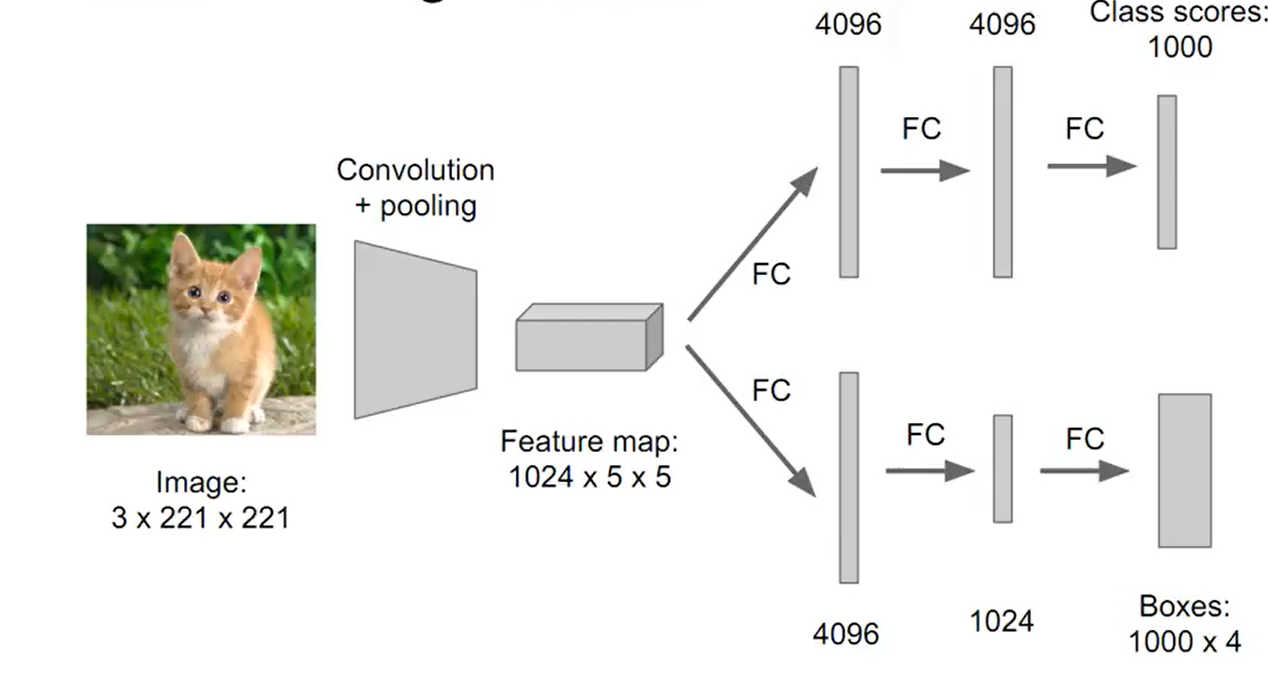

기존 CNN 다음 사용한 fully-connected layer

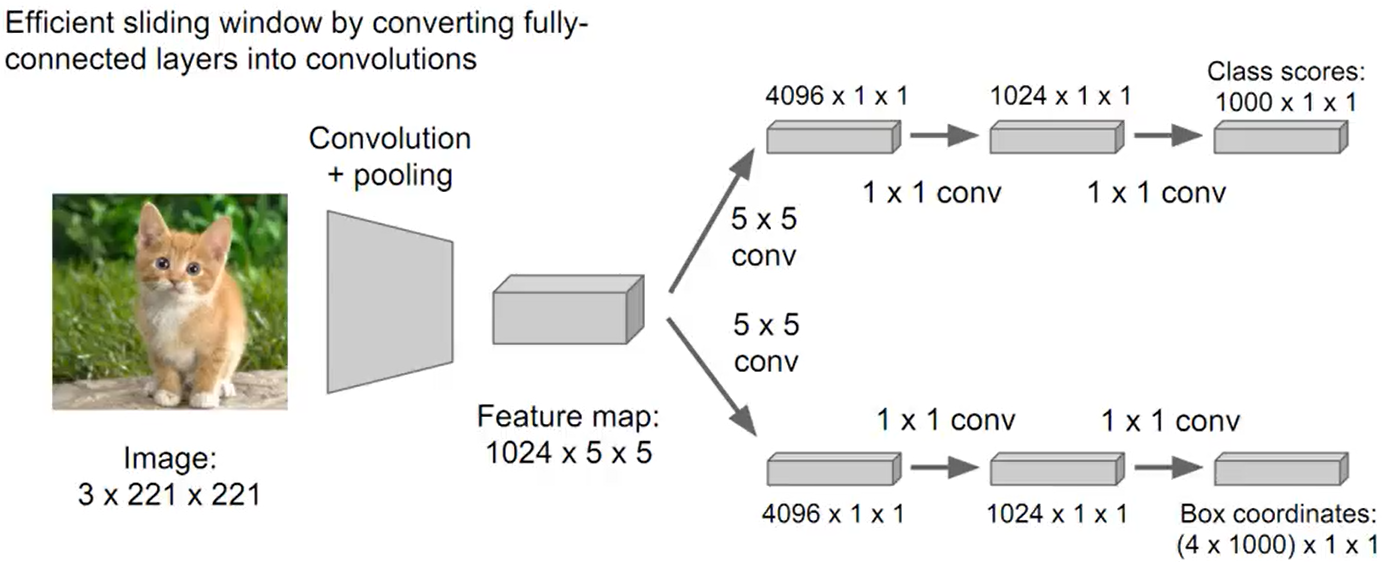

overfeat에서 사용한 1 by 1 convolution layer

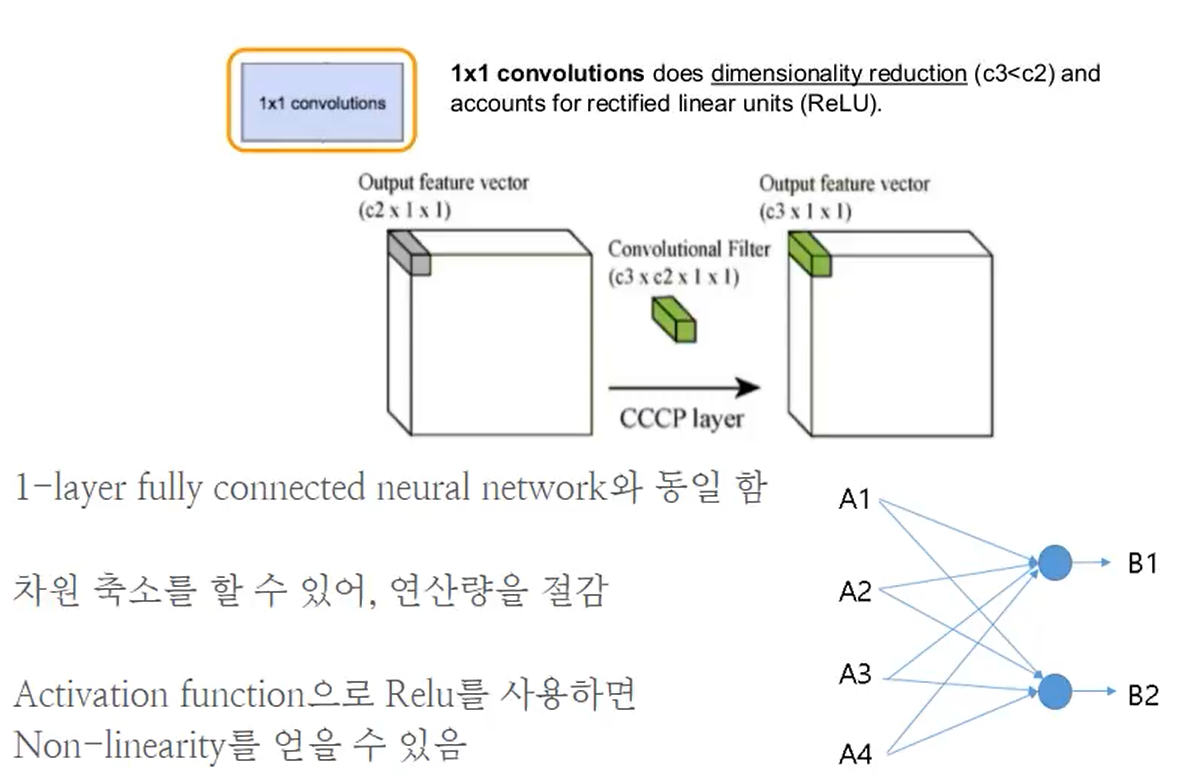

1x1 convolutions 에서 c3가 c2보다 작다면 차원의 축소할 수 있어 연산량을 감소시킬 수 있다. depth를 감소시켜 연산를 확 감소시켜버린다.

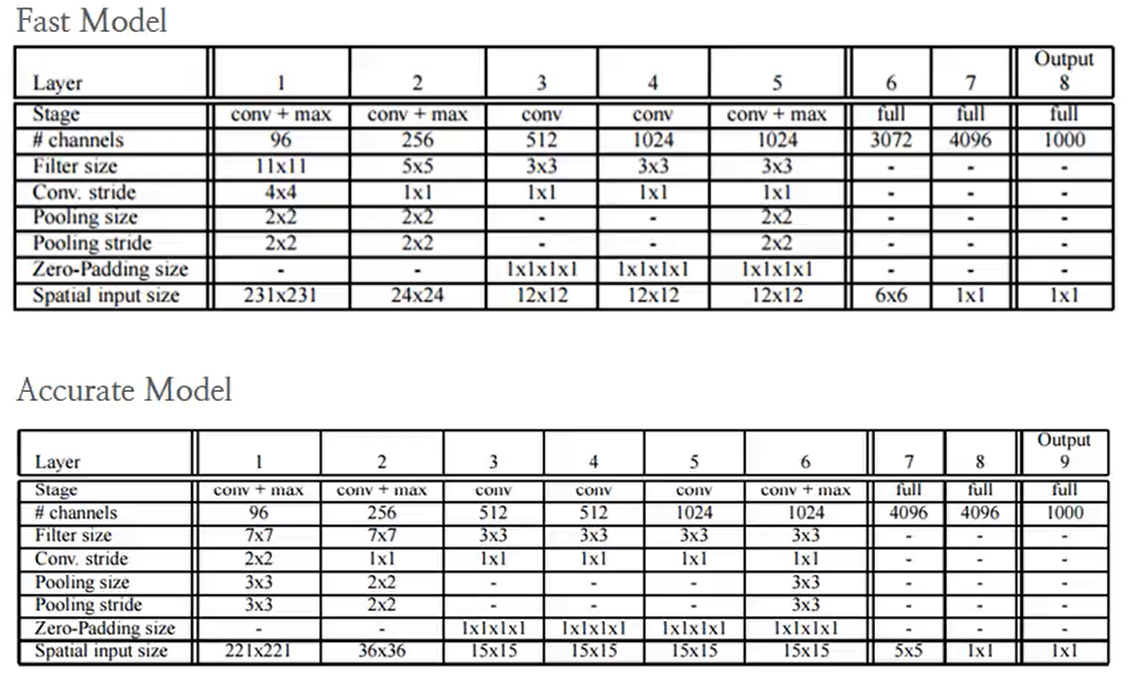

Overfeat는 Fast Model과 Accurate Model로 나눌 수 있다. Fast Model은 AlexNet과 동일하게 5개의 conv layer로 구성되어 있고, Accurate Model은 6개의 conv layer로 Fast Model보다는 속도가 더 걸리지만 정확도를 향상시킨 모델이다.
